產品中心
Product center
|
帶電顯示器選型表 |
|
序號 |
產品型號 |
發光元件 |
閉鎖工作電源 |
安裝孔尺寸 |
背視接線圖 |
適配電 |
備注 |
|
X-86 |
DXN8D-7.2-40.5/T3 |
超高亮 |
/ |
100×70 |
圖2 |
見表一 |
|
|
X-87 |
DXN8D-3.6/T3 |
180pF±15 |
|
||||
|
X-88 |
DXN8D-7.2-40.5/T3K |
見表一 |
帶開關 |
||||
|
X-89 |
DXN8D-3.6/T3K |
180pF±15 |
帶開關 |
||||
|
X-90 |
DXN8D-7.2-40.5/T3H |
見表一 |
帶核相孔 |
||||
|
X-91 |
DXN8D-3.6/T3H |
180pF±15 |
帶核相孔 |
||||
|
X-92 |
DXN8D-7.2-40.5/T3KH |
見表一 |
帶開關、驗電核相孔 |
||||
|
X-93 |
DXN8D-3.6/T3KH |
180pF±15 |
帶開關、驗電核相孔 |
||||
|
X-94 |
DXN8D-7.2-40.5/Q7 |
AC:220V DC:220V AC:110V DC:110V |
圖3 |
見表一 |
|
||
|
X-95 |
DXN8D-3.6/Q7 |
180pF±15 |
|
||||
|
X-96 |
DXN8D-7.2-40.5/Q7K |
見表一 |
帶開關 |
||||
|
X-97 |
DXN8D-3.6/Q7K |
180pF±15 |
帶開關 |
||||
|
X-98 |
DXN8D-7.2-40.5/Q7H |
見表一 |
帶核相孔 |
||||
|
X-99 |
DXN8D-3.6/Q7H |
180pF±15 |
帶核相孔 |
||||
|
X-100 |
DXN8D-7.2-40.5/Q7KH |
見表一 |
帶開關、驗電核相孔 |
||||
|
X-101 |
DXN8D-3.6/Q7KH |
180pF±15 |
帶開關、驗電核相孔 |
||||
|
X-102 |
DXN8D-7.2-40.5/Q8 |
圖4 |
見表一 |
|
|||
|
X-103 |
DXN8D-3.6/Q8 |
180pF±15 |
|
||||
|
X-104 |
DXN8D-7.2-40.5/Q8K |
見表一 |
帶開關 |
||||
|
X-105 |
DXN8D-3.6/Q8K |
180pF±15 |
帶開關 |
||||
|
X-106 |
DXN8D-7.2-40.5/Q8H |
見表一 |
帶核相孔 |
||||
|
X-107 |
DXN8D-3.6/Q8H |
180pF±15 |
帶核相孔 |
||||
|
X-108 |
DXN8D-7.2-40.5/Q8KH |
見表一 |
帶開關、驗電核相孔 |
||||
|
X-109 |
DXN8D-3.6/Q8KH |
180pF±15 |
帶開關、驗電核相孔 |
|
適配電容量表(表一) |
|
額定線電壓等級（kV） |
3.6 |
7.2 |
12 |
24 |
40.5 |
|
|
適配傳感器電容量（pF） |
180(±15) |
150(±15) |
115(±15) |
20(±3) |
80(±10) |
45(±5) |

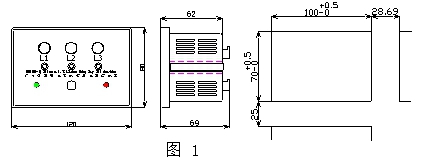

| 外形及安裝孔加工尺寸圖 |

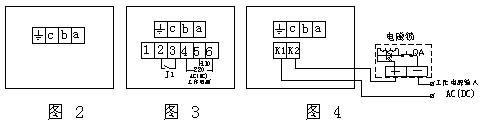

| 背視連接圖 |
